产品详情
特点：
■用于软起动、无功补偿
■由3-22只高压晶闸管串联组成
■结构紧凑，安装方便
■也可以用风冷散热器代替水冷散热器
■具体的安装尺寸，可根据用户要求重新设计
技术要求：
■装配前各零部件表面应清洁，不允许有污迹、杂物，晶闸管及水冷散热器需用无水酒精擦拭干净；
■晶闸管与水冷散热器两两间需用5mm的塑料焊丝定位，目视无明显歪斜后才可压接；
■阀串压紧轴向力（F）14KN≤F≤22KN（推荐值为20KN）；
■组件的通流能力、断态耐压。决定于所选用的晶闸管。
例如：二组六只KP300A-6500V晶闸管串联组成的功率补偿阀体。
1、最大导通电流（有效值） IT(RMS)=666A
2、断态重复峰值电压 VDRM≥6500V
3、断态重复峰值电流 1DRM≤70mA
4、通态峰值电压 VTM≤3.5V(1TM=1000A时）
5、门极触发电流 1GT=40-150mA
6、门极触发电压 VGT=1.0-2.6V

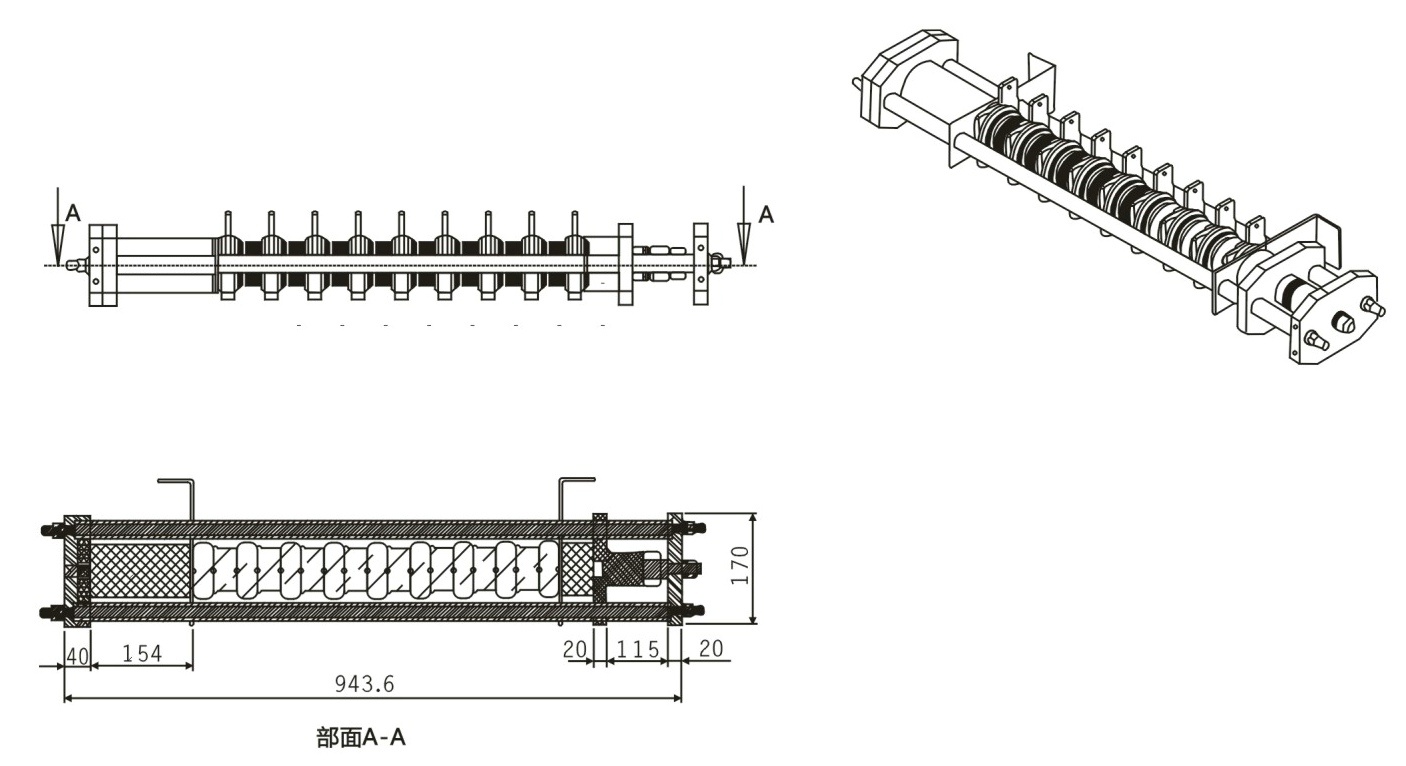

高压晶闸管阀体组件图
