普通整流管模块

产品型号:

a012


产品特点

立即联系

产品详情


  特点:
  ■ 芯片与底板电气绝缘
  ■ 国际标准封装
  ■ 全压接结构,优良的温度特性和功率循环能力
  ■ 400A以下模块皆为强迫冷风,500A以上模块既可选用风冷,也可选用水冷
  应用:
  ■ 仪器设备的直流电源、交直流电机控制、各种整流电源、电焊机、电机软启动、变频器、电池充放电

普通整流管模块型号简表

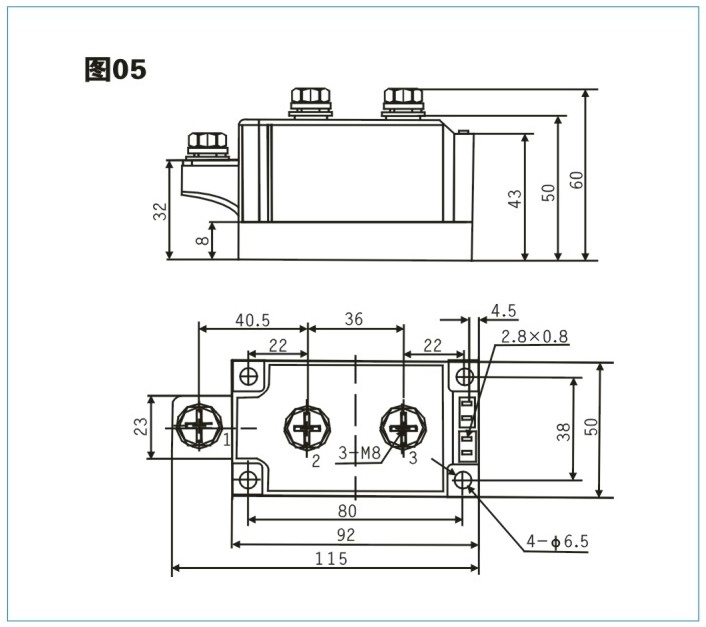

型号 IF(AV)@TC VRRM VFM@IFM IRRM IF(RMS) IFSM VFO rF Rjc Tjm Viso 外形图
  A V V A mA A KA V ℃/W V(A.C)
MDX160 160 100 600-1800 1.56 480 12 251 6.00 0.80 1.35 0.230 150 2500 Outline
MDX160 160 100 1900-3000 1.66 480 14 251 6.00 0.85 1.45 0.230 150 3600 Outline
MDX182 182 100 600-1800 1.43 550 12 286 6.40 0.80 0.96 0.220 150 2500 Outline
MDX182 182 100 1900-3000 1.53 550 14 286 6.40 0.85 1.05 0.210 150 3600 Outline
MDX200 200 100 600-1800 1.38 600 12 314 8.00 0.75 0.88 0.210 150 2500 Outline
MDX200 200 100 1900-3000 1.48 600 16 314 8.00 0.80 0.96 0.220 150 3600 Outline
MDX250 250 100 600-1800 1.43 750 20 393 11.0 0.75 0.76 0.140 150 2500 Outline
MDX250 250 100 1900-3000 1.53 750 25 393 11.0 0.80 0.83 0.130 150 3600 Outline
MDX300 300 100 600-1800 1.35 900 20 471 12.5 0.75 0.55 0.130 150 2500 Outline
MDX300 300 100 1900-3000 1.45 900 25 471 12.5 0.80 0.50 0.120 150 3600 Outline
MDX350 350 100 600-1800 1.50 1050 30 550 15.0 0.75 0.61 0.110 150 2500 Outline
MDX350 350 100 1900-3000 1.60 1050 35 550 15.0 0.80 0.56 0.110 150 3600 Outline
MDX400 400 100 600-1800 1.48 1200 30 628 17.0 0.75 0.50 0.100 150 2500 Outline
MDX500 500 100 600-1800 1.35 1500 40 785 21.0 0.75 0.32 0.090 150 2500 Outline
*MDX400 400 60 600-1800 1.65 1200 30 628 10.0 0.75 0.64 0.160 150 2500 Outline
*MDX500 500 60 600-1800 1.68 1500 40 785 12.0 0.75 0.51 0.130 150 2500 Outline
*MDX600 600 60 600-1800 1.70 1800 40 942 15.0 0.75 0.42 0.110 150 2500 Outline
*MDX800 800 60 600-1800 1.72 2400 40 1256 18.0 0.75 0.34 0.080 150 2500 Outline
*MDX800 800 100 600-1800 1.80 2400 45 1256 18.0 0.75 0.33 0.080 150 2500 Outline
*MDX1000 1000 60 600-1800 1.82 3000 40 1570 18.0 0.75 0.31 0.080 150 2500 Outline
MDX1000 1000 100 600-1800 1.82 3000 50 1570 20.0 0.75 0.31 0.080 150 2500 Outline
MDX1200 1200 100 600-1800 1.86 3000 50 1884 20.0 0.75 0.26 0.080 150 2500 Outline

  ※ 型号栏中MDX表示MDC、MDA、MDK、MD中的任一种;
  ※ *水冷模块  water-cooling
